ARCOM-TH-PV
Доступен для скачивания
краткий каталог продукции:
Цена: 3198 руб.
Реле контроля трехфазного напряжения ARCOM-TH-PV предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении, обрыва, перекоса и нарушения порядка чередования фаз
Особенности:
Особенности:
- Комплексная защита трехфазных систем
- Мгновенная защита от нарушения чередования фаз
- Встроенные индикаторы состояния
- Компактные габариты и простой монтаж
| Параметр
| Значение
|
| Номинальное фазное напряжение | ~380 В |
| Погрешность | ±1% |
| Диапазон задания Uмакс | 385...460 В
|
| Диапазон задания Uмин | 300...375 В |
| Регулируемое время отключения нагрузки | 1...30 с
|
| Порог асимметрии (перекоса) фаз | 5...49%
|
| Регулируемое время отключения нагрузки при асимметрии (перекосе) фаз | 1...25 с
|
| Время срабатывания при обрыве фазы
| ≤ 2 с
|
| Защита от нарушения чередования фаз
| Мгновенная
|
| Реле | НО+НЗ
~5 A, 250 В |
| Номинальное напряжение изоляции | ~400 В |
| Механическая износостойкость
| ≥ 106 циклов |
| Электрическая износостойкость
| ≥ 105 циклов |
| Степень пылевлагозащиты | IP50 (лицевая панель), IP20 (клеммы) |
| Температура эксплуатации | −5...+40°С |
| Температура хранения
| −25...+55°С |
| Стандарт | GB/T 14048.5 |
| Монтаж | На DIN-рейку, стандарт 2S |
| Габаритные размеры
| 87×36×64 мм
|

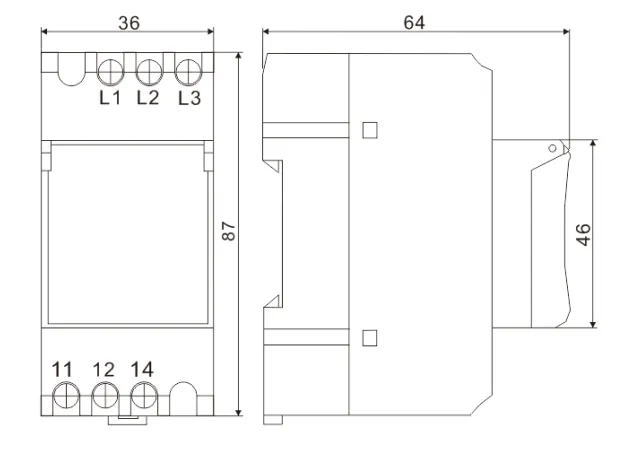

| Габаритные размеры |
 |

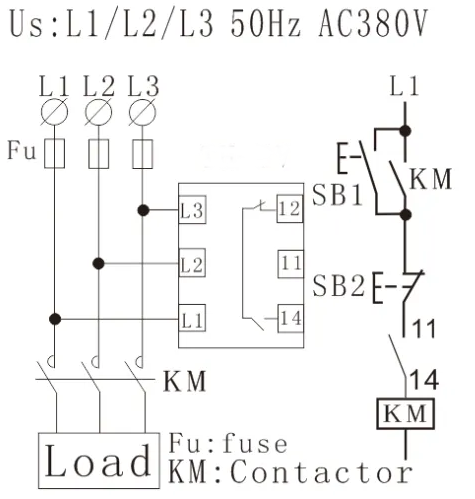

| Схема подключения |
 |

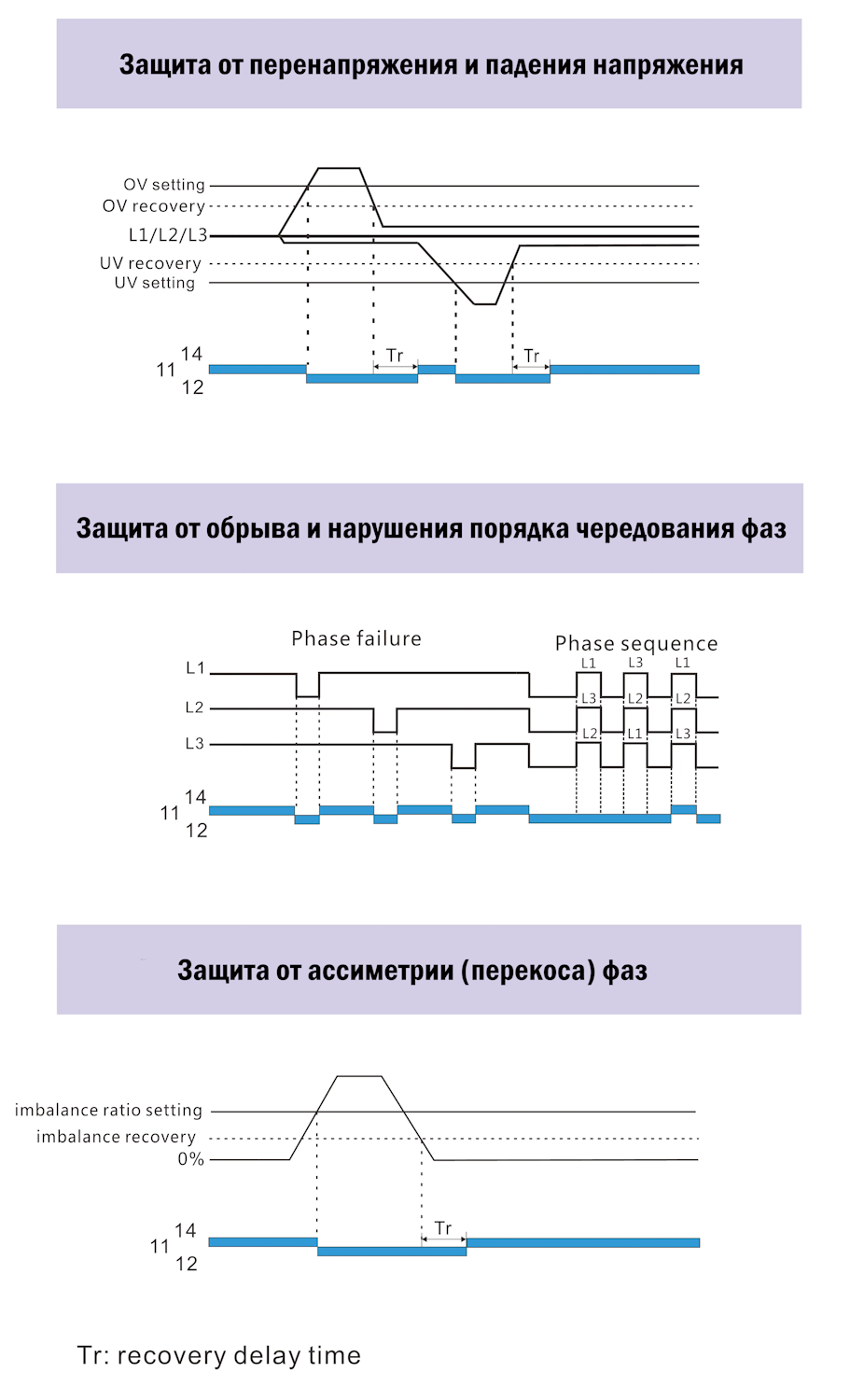

| Режимы работы |
 |
Версия: 2025-07-16-КВА
